Як перемикати передачі на ЮМЗ-6 + схема перемикання швидкостей трактора

Райан Ріенер - nikopoltoday.com
, 2024-02-22 17:40:27

На читання тексту піде: 5 хвилин, 713

Трактор ЮМЗ-6 має міцну і надійну коробку передач, що дозволяє ефективно виконувати різні завдання в полі і поза ним.

Як відбувається перемикання передач на тракторі ЮМЗ 6 у механізмі

Трактор ЮМЗ-6 має міцну і надійну коробку передач, що дозволяє ефективно виконувати різні завдання в полі і поза ним. Нижче детально розглянуто як перемикаються передачі на ЮМЗ 6, скільки всього швидкостей має дана модель сільгосптехніки і детально розберемо механізм.

Скільки передач на тракторі ЮМЗ-6

Трактор обладнаний КПП, що включає 5 передач вперед і одну задню, таким чином коробка передач ЮМЗ 6 дозволяє ефективно управляти агротехнікою залежно від завдань та умов роботи. Для їхнього перемикання оператор використовує важіль, розташований у кабіні сільськогосподарської техніки. Перемикання відбувається завдяки переміщенню важеля у потрібне положення відповідно до вибраної швидкості.

  1. Перша (I) – використовується для старту з місця.
  2. Друга (II) – призначена для руху на невеликі відстані.
  3. Третя (III) – використовується для руху на довгі відстані.
  4. Четверта (IV) та п'ята (V) - призначена для повноцінного пересування трактора дорогами.

За допомогою важеля відбувається механічне перемикання відповідної муфти, що з'єднує вибрану швидкість вихідного валу. Після перемикання муфти момент, що крутить, від мотора передається на обрану передачу і далі на вихідний вал, що передає його на колеса.

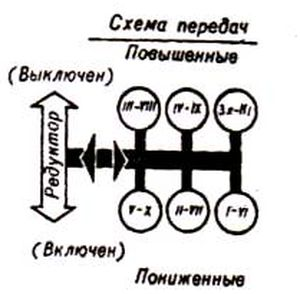

Схема перемикання передач на тракторі ЮМЗ 6

Принцип роботи КПП ґрунтується на використанні шестерень та механізмів зчеплення для вибору потрібної швидкості. Кожна з них має пару шестерень, які можуть бути з'єднані між собою за допомогою зчеплення. При виборі передачі відповідна пара шестерень зачіпляється, дозволяючи передавати обертання від вхідного валу до вихідного з потрібним передатним числом.

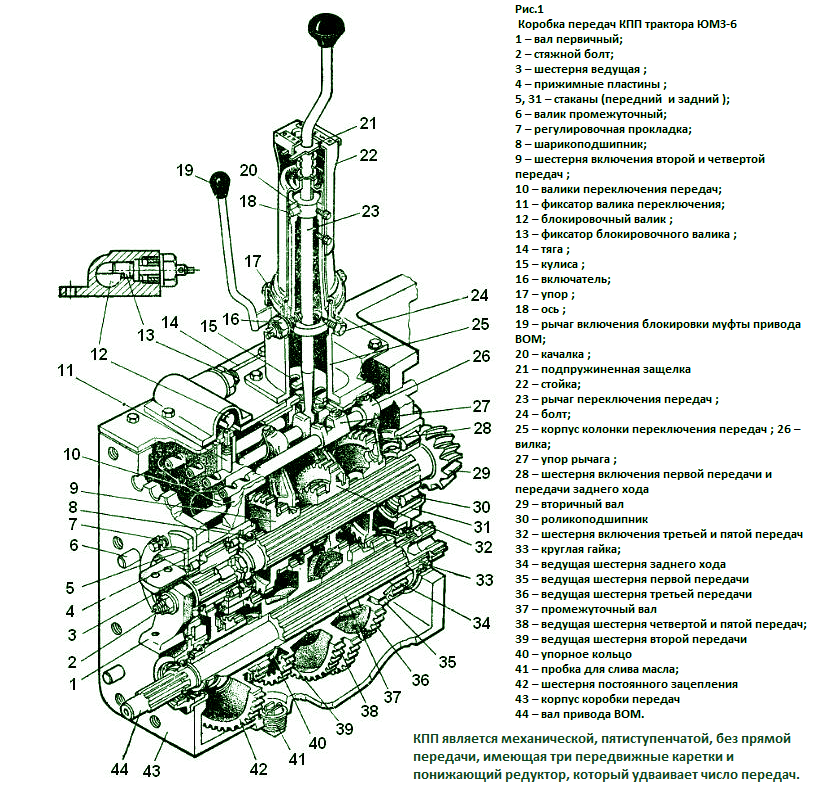

Конструкция КПП трактора ЮМЗ 6

Схема перемикання є лінійною послідовністю, відображеною на самому важелі. Процес відбувається плавно та без ривків завдяки конструкції механізму. Креслення інтуїтивно зрозуміле і дозволяє водієві швидко адаптуватися до керування сільгосптехнікою.

Правила правильного перемикання передач:

  1. Спочатку необхідно перевести важіль у відповідне положення залежно від необхідної швидкості та режиму роботи. Робіть це при оптимальних оборотах двигуна, щоб уникнути зайвого зносу механізмів усередині.
  2. Підніміть ногу з педалі газу та обережно переведіть важіль у потрібне положення. Перемикайте швидкості плавно та без ривків для збереження цілісності пристрою та більш комфортного керування.
  3. Звертайте увагу на стан зчеплення та обертів двигуна для безпечного переходу на нову швидкість.

Механізм перемикання передач КПП ЮМЗ-6

Включение Перемещение рычага
2-ой или 4-ой Вправо до упора защелки в правый выступ
3-ой и 5-ой Влево до упора защелки влево
1-ой или заднего хода Вправо, но дальше, чем для включения 2-ой или 4-ой, игнорируя защёлку

Схема переключения передач трактора ЮМЗ

Головні компоненти, що використовуються для перемикання передач на ЮМЗ-6:

  1. 4 валики, що рухаються вздовж осі.
  2. Упори та фіксатори, розташовані на валиках.
  3. Куліса, виготовлена з 4 прорізами навпроти валиків. Вони створені для запобігання включенню двох швидкостей під час пересування за один раз.
  4. Колонка з важелем, що хитається на 2 болтах. Його переміщення у поперечному напрямі вибирає передачу, в поздовжньому - перемикає її.
  5. Первинний, вторинний, проміжний вали, вал редуктора, склянка тощо.

Правила вибору передач на сільськогосподарській техніці в залежності від умов руху

  1. Старт та розгін. На старті вибирайте першу швидкість і для плавного розгону з місця використовуйте зчеплення та поступово збільшуйте оберти двигуна.
  2. Під час руху рівною дорогою перемикайтеся на більш високі передачі для економії палива та підвищення ефективності роботи двигуна.
  3. При керуванні трактором ЮМЗ на підйомах використовуйте нижчі швидкості для підтримки стабільних обертів двигуна та запобігання втраті потужності.
  4. Також робіть це перед підйомом, щоб уникнути втрати крутного моменту.
  5. Робота КПП ЮМЗ при спусках: вибирайте нижчі швидкості для запобігання перегріву гальм.
  6. Під час маневрування на низькій швидкості використовуйте першу.
  7. При використанні причепа вибирайте швидкість, що забезпечує стабільні обороти двигуна та достатню потужність для тяги.
  8. Залежно від завдань, що виконуються (орана, посів, збирання врожаю), вибирайте швидкість, що забезпечує оптимальні умови роботи сільськогосподарського обладнання.

Технічне обслуговування КПП сільськогосподарської техніки ЮМЗ 6

Слід дотримуватися рекомендацій заводу виробника щодо інтервалів заміни олії, оскільки це дозволить уникнути швидкого зносу деталей.

  1. Змащувати можна методом розбризкування масла, що знаходиться всередині коробки.
  2. Візуальна перевірка стану прокладок допомагає виявити можливі витоку олії або їх поломку. При виявленні таких несправностей необхідно своєчасно провести їхню заміну.
  3. Правильне використання КПП, уникнення різких та частих перемикань, а також плавне вичавлювання зчеплення допоможуть зменшити навантаження на механізм та продовжити термін його служби.

При виникненні труднощів при перемиканні швидкостей, а саме стукоту чи незвичайних вібрацій необхідно провести діагностику. Проблема може критися в поломці підшипників, шестерні або зносі інших деталей. Раннє виявлення та усунення поломок допоможе уникнути серйозних пошкоджень та дорогого ремонту у майбутньому. Техобслуговування пристрою КПП є головною складовою підтримки надійної роботи трактора заводу ЮжМаш.

А щоб прочитати цю статтю російською, зверніть свою увагу на посилання.
